諧波減速機的應用領域與樣本選型

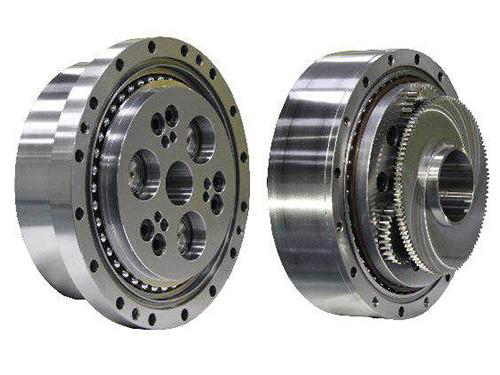

一、諧波減速機
諧波減速機是一種具有高精度、高扭矩、小體積等優點的傳動裝置，在眾多領域得到了廣泛的應用。本文將詳細介紹諧波減速機的應用領域，并通過實例敘述其樣本選型的方法。
二、諧波減速機的應用領域
工業自動化機器人
在工業機器人領域，諧波減速機被廣泛應用于關節部位，能夠實現精確的位置控制和高扭矩輸出，滿足機器人的高精度運動要求。例如，ABB、發那科等知名機器人制造商的產品中，諧波減速機是關鍵的傳動部件之一。
以六軸工業機器人為例，其每個關節都需要一個諧波減速機來實現靈活的運動。在選型時，需要根據機器人的負載、運動速度、精度要求等因素來確定諧波減速機的型號和參數。
數控機床
數控機床對加工精度和速度有很高的要求，諧波減速機可以用于機床的主軸傳動和進給系統，提高機床的性能。例如，在加工中心的主軸箱中，諧波減速機可以實現高速、高精度的旋轉運動，保證加工質量。
在選型時，需要考慮機床的加工工藝、切削力、轉速等因素，選擇合適的諧波減速機型號，以確保機床的正常運行和加工精度。
醫療器械
在醫療器械領域，諧波減速機常用于醫療影像設備、手術機器人等設備中。例如，在CT 機的旋轉部件中，諧波減速機可以實現平穩的旋轉運動，提高圖像質量。
對于醫療器械，選型時需要特別注意減速機的精度、可靠性和衛生要求。同時，還需要考慮設備的使用環境和操作要求，選擇適合的諧波減速機型號。
航空航天
在航空航天領域，諧波減速機可以用于衛星的天線驅動系統、飛行器的舵機系統等。由于航空航天設備對重量和可靠性要求極高，諧波減速機的小體積和高可靠性使其成為理想的選擇。
在選型時，需要考慮設備的工作環境（如溫度、壓力、振動等）、負載特性和精度要求，選擇能夠滿足航空航天標準的諧波減速機型號。
新能源汽車
隨著新能源汽車的發展，諧波減速機在電動汽車的驅動系統中也得到了應用。例如，在電動汽車的輪轂電機中，諧波減速機可以實現高效的動力傳輸和減速增扭。
在選型時，需要考慮汽車的動力性能、續航里程、空間布局等因素，選擇合適的諧波減速機型號，以提高電動汽車的整體性能。
三、諧波減速機的樣本選型方法
確定負載特性
首先，需要了解設備的負載情況，包括負載類型（如慣性負載、恒轉矩負載、變轉矩負載等）、負載大小和負載變化規律。這將有助于選擇合適的諧波減速機型號，以確保其能夠承受負載并正常工作。
確定運動要求
其次，需要確定設備的運動要求，包括運動速度、加速度、精度和重復定位精度等。這些參數將影響諧波減速機的選型，例如，需要高速運動的設備可能需要選擇具有較高輸出轉速的諧波減速機，而需要高精度運動的設備則需要選擇精度更高的諧波減速機。
計算扭矩和轉速
根據負載特性和運動要求，計算諧波減速機所需的輸出扭矩和轉速。扭矩計算公式為：T=f *r，其中為扭矩，為負載力，為負載半徑。轉速計算公式為：n=v/(2πr)，其中為轉速，為線速度，為負載半徑。
選擇諧波減速機型號
根據計算得到的扭矩和轉速，參考諧波減速機的樣本手冊，選擇合適的型號。在選擇型號時，需要注意諧波減速機的額定扭矩、額定轉速、減速比等參數，確保其能夠滿足設備的要求。
校核性能參數
選擇好諧波減速機型號后，需要對其性能參數進行校核，包括承載能力、壽命、精度等。可以通過廠家提供的計算軟件或經驗公式進行校核，以確保所選型號的諧波減速機能夠在設備中可靠運行。
四、實例分析
以一臺負載為 500N，負載半徑為 0.2m，運動速度為 1m/s，精度要求為±0.05mm 的設備為例，進行諧波減速機的樣本選型。
計算扭矩：
T=F*r =500*0.2=100N.m
計算轉速:
n=v/(2πr)=1/(2π*0.2)=47.76r/min
選擇諧波減速機型號
根據計算得到的扭矩和轉速，參考諧波減速機的樣本手冊，選擇一款額定扭矩為 120N·m，額定轉速為 60r/min，減速比為 50 的諧波減速機。
校核性能參數
承載能力校核：所選諧波減速機的額定扭矩為 120N·m，大于計算得到的扭矩 100N·m，滿足承載能力要求。
壽命校核：根據設備的工作時間和負載情況，計算諧波減速機的壽命。假設設備每天工作 8 小時，每年工作 300 天，負載系數為 0.8，通過廠家提供的壽命計算公式，得到諧波減速機的壽命為 5 年以上，滿足設備的使用壽命要求。
精度校核：所選諧波減速機的精度為±0.03mm，小于設備要求的精度±0.05mm，滿足精度要求。
通過以上校核，所選諧波減速機型號能夠滿足設備的要求，可以在設備中使用。
五、結論
諧波減速機作為一種高性能的傳動裝置，在工業機器人、數控機床、醫療器械、航空航天、新能源汽車等領域發揮著重要的作用。在進行樣本選型時，需要根據設備的負載特性、運動要求等因素，計算扭矩和轉速，選擇合適的諧波減速機型號，并對其性能參數進行校核，以確保諧波減速機能夠在設備中可靠運行，提高設備的性能和質量。
